外壓容器是指工作時內壓小于外壓的壓力容器。真空容器和海洋開發用的潛水器外殼等，都屬于這類容器。外壓容器的失效機制與內壓容器不同。當內外壓差達到一定值時，容器就會因喪失穩定性突然失去其幾何形狀而出現皺曲，這一現象稱為失穩，失穩時的這一壓差值稱為失穩臨界壓力。不同形式的容器以及不同形式的載荷所引起的失穩后的幾何形狀是不同的。外壓失穩可以在應力水平大大低于材料屈服強度的情況下失效，而不是材料強度破壞失效。研究壓力容器穩定性的目的在于確定容器的臨界載荷以改進加強措施，提高結構的抗失穩能力。

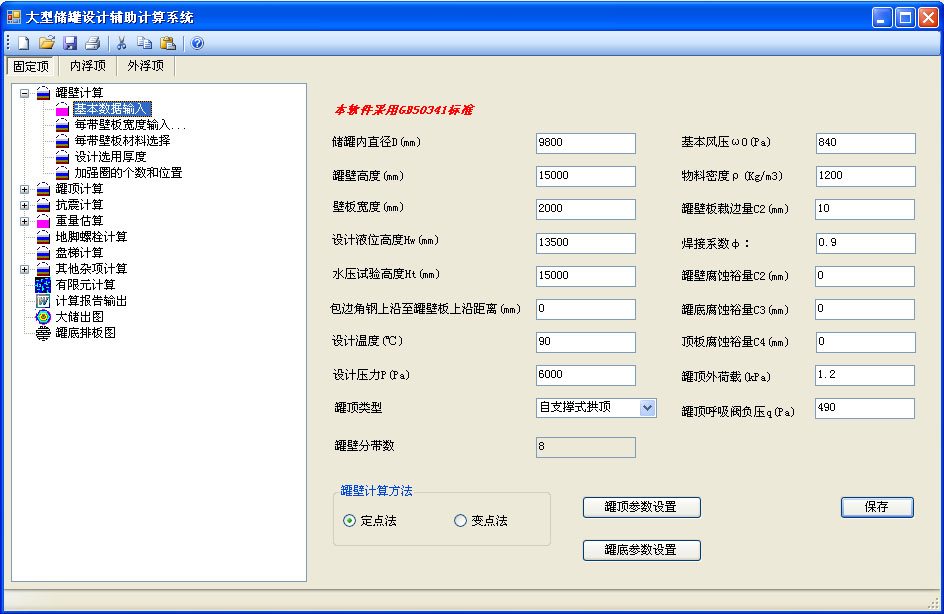

圓筒形容器失穩后出現不同的波形，長圓筒呈現兩個波，短圓筒則會出現兩個以上的波形。失穩的臨界壓力取決于材料的彈性模量﹑泊松比和圓筒的直徑﹑長度和壁厚。在其它參數相同的情況下，圓筒越短則臨界壓力越高。因此，工程上常常在殼體上設置剛性圈，減少每段筒節的長度，以提高臨界壓力。由于穩定性計算比較煩瑣，工程設計時大多用標準規范中的圖算法來確定許用外壓。但對于有較大開孔接管、承受非均勻載荷的圓筒無法按照現有的標準規范進行穩定性校核。有限元失穩分析提供了一種用于確定結構開始變得不穩定時的臨界載荷和失穩模態形狀的技術。本文將討論有限元失穩分析的方法及其可靠性，并介紹以ANSYS有限元分析為基礎開發的設備大開孔穩定性分析系統軟件的理論依據。
